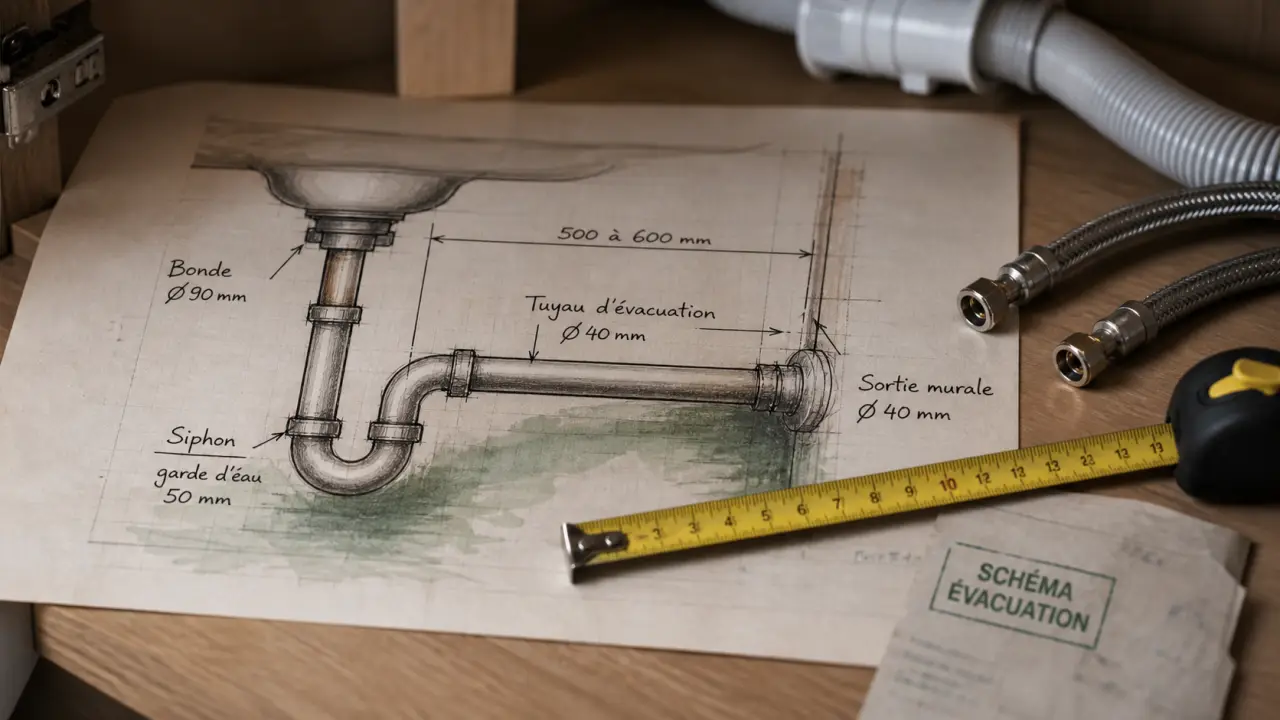

Évacuation évier cuisine : schéma 40/50 mm et sortie murale

Un schéma d’évacuation d’évier de cuisine sert à visualiser le trajet des eaux usées, depuis la bonde jusqu’à la canalisation murale, en passant par le siphon. Il aide surtout à éviter les odeurs, les bouchons répétés et les raccords impossibles une fois les meubles en place.

Dans une cuisine, l’évacuation doit souvent composer avec un évier simple ou double bac, un lave-vaisselle, une poubelle intégrée et parfois des tiroirs sous le plan de travail. Le bon schéma ne se limite donc pas à la plomberie : il doit aussi tenir compte des dimensions, de la hauteur de sortie et de l’accès pour l’entretien.

Table des matières

Lire un schéma d’évacuation d’évier de cuisine sans se tromper

Les éléments à identifier sous l’évier

Sur un schéma plomberie évier cuisine, il faut distinguer deux circuits. Le premier concerne l’alimentation, avec l’arrivée d’eau froide, l’arrivée d’eau chaude et le raccordement du mitigeur. Le second concerne l’évacuation, avec la bonde, le siphon, le tuyau d’évacuation, les raccords et la sortie vers la canalisation murale. Ces deux circuits se croisent souvent visuellement sous le meuble, mais ils n’ont pas le même rôle.

Le trajet de l’évacuation suit une logique simple. L’eau quitte la cuve par la bonde, descend vers le siphon, puis rejoint le tuyau d’évacuation avant d’aller vers la sortie murale et le réseau d’eaux usées. Si un lave-vaisselle est raccordé, son tuyau rejoint généralement le même circuit grâce à un siphon double sortie ou à un raccord spécifique prévu pour cet usage.

Le rôle du siphon et de la garde d’eau

Le siphon n’est pas une simple pièce de raccordement. Il retient une petite quantité d’eau, appelée garde d’eau, qui bloque les remontées d’odeurs. Sans cette barrière, ou avec un montage mal réalisé, les odeurs de canalisation peuvent revenir directement dans la cuisine.

Dans un montage classique, le siphon se place juste sous la bonde, à un endroit facile d’accès. Cette accessibilité compte autant que l’étanchéité : en cas de résidus alimentaires, de graisse ou d’écoulement ralenti, il doit pouvoir être démonté sans déposer un meuble ni toucher à la canalisation murale.

Diamètre, hauteur et pente : les repères qui changent tout

Les dimensions sont souvent la partie la plus recherchée dans un schéma évacuation évier cuisine. Elles conditionnent le débit, la facilité de raccordement et le risque de bouchon. Les prescriptions mentionnées autour du DTU 60.1 et du DTU 60.11 situent notamment la sortie d’évacuation murale entre 50 et 60 cm du sol.

Point à vérifier	Repère conseillé	Pourquoi c’est important
Évier seul	Diamètre 40 mm	Convient au débit courant d’un évier de cuisine
Évier avec lave-vaisselle sur le même drain	Diamètre 50 mm	Limite les refoulements et les bouchons lorsque deux sources évacuent
Sortie murale	Entre 50 et 60 cm du sol	Facilite le raccordement du siphon et garde un montage compact
Siphon	Bouteille, tubulaire ou double sortie	À choisir selon l’espace disponible et les appareils raccordés

La pente du tuyau d’évacuation doit permettre un écoulement gravitaire régulier. L’eau ne doit pas stagner dans une portion horizontale. Quand la pente est insuffisante, les graisses restent plus facilement dans le tube, l’écoulement ralentit et les bouchons deviennent plus fréquents. Le bon réflexe consiste à garder un tracé simple, continu et lisible.

Pour vérifier un projet, il faut raisonner comme si l’intérieur du meuble sous évier était dessiné à l’échelle. Placez d’abord le sol, puis la sortie murale à 50-60 cm, puis la cuve, le siphon, la poubelle coulissante et les flexibles. Ce simple ordre révèle vite les conflits invisibles sur un croquis trop rapide : un siphon qui tombe dans un tiroir, un tuyau qui coupe l’emplacement d’un bac de tri, ou une sortie murale trop haute qui oblige à un montage compliqué. Un bon schéma n’est pas seulement hydraulique, il doit aussi rester compatible avec le volume disponible.

Raccorder un lave-vaisselle sur l’évacuation de l’évier

Le montage le plus courant : le siphon double sortie

Le raccordement évier et lave-vaisselle se fait souvent sous l’évier, car cela évite d’intervenir lourdement sur la chute ou sur une canalisation plus éloignée. Le tuyau d’évacuation du lave-vaisselle vient alors se brancher sur une sortie dédiée du siphon, ou sur un raccord spécifique prévu pour cet usage.

Dans ce cas, le diamètre du circuit principal devient déterminant. Pour un évier seul, le diamètre standard du tuyau d’évacuation est de 40 mm. Dès qu’un lave-vaisselle est raccordé sur le même drain, le diamètre passe à 50 mm afin d’absorber plus confortablement les volumes d’eau évacués et de réduire les risques de refoulement.

Les points de vigilance avec le lave-vaisselle

Le tuyau du lave-vaisselle ne doit pas être écrasé derrière le meuble, ni former une poche basse où l’eau sale pourrait stagner. Le raccord doit rester accessible, car un collier desserré, un joint mal positionné ou un tuyau mal emboîté peut provoquer une fuite discrète mais dommageable sous le plan de travail.

Le gain d’espace est réel lorsque l’évier et le lave-vaisselle partagent une évacuation bien organisée. Mais ce gain disparaît si le montage multiplie les coudes, les rallonges et les raccords improvisés. Mieux vaut choisir dès le départ un siphon double sortie adapté plutôt que d’ajouter des pièces au hasard après la pose. Le montage reste plus propre, plus lisible et plus simple à démonter si besoin.

Choisir le bon matériel sous évier

Siphon bouteille, tubulaire ou double sortie

Le siphon bouteille est compact et courant sous les éviers de cuisine. Le siphon tubulaire peut être intéressant lorsque l’on cherche un cheminement plus direct ou plus facile à adapter. Le siphon double sortie, lui, devient particulièrement utile lorsqu’un lave-vaisselle doit rejoindre l’évacuation de l’évier. Le choix dépend donc surtout de la place disponible et du nombre d’appareils raccordés.

Selon les prix cités par agencerenovdesign.fr, un siphon bouteille ou tubulaire se situe entre 9 € et 25 €, tandis qu’une bonde standard est citée entre 12 € et 20 €. Ces pièces restent peu coûteuses au regard de leur importance : une bonde médiocre, un joint déformé ou un siphon inadapté peuvent coûter bien plus cher en reprise de fuite ou en démontage de meuble.

Les composants à prévoir avant de commencer

Avant la pose, il faut réunir les éléments du montage pour éviter les raccords de dernière minute. Il faut notamment prévoir la bonde adaptée à l’évier, le siphon, le tuyau d’évacuation au bon diamètre, les raccords nécessaires, les joints, et éventuellement un siphon double sortie pour le lave-vaisselle.

Un matériel complet simplifie la pose et limite les improvisations. Le chantier avance mieux quand chaque pièce est déjà vérifiée, surtout dans un meuble étroit où la marge de manœuvre reste faible. Cette préparation réduit aussi les risques d’assemblage forcé, souvent source de fuites ou de démontage inutile.

Vérifier le nombre de bacs de l’évier et le type de bonde nécessaire.
Confirmer le diamètre : 40 mm pour évier seul, 50 mm avec lave-vaisselle raccordé.
Mesurer la hauteur de la sortie murale, idéalement entre 50 et 60 cm du sol.
Prévoir un accès au siphon pour le nettoyage et la maintenance.
Contrôler l’espace disponible avec les tiroirs, la poubelle et les flexibles d’alimentation.

Installation et erreurs fréquentes à éviter

Ordre logique de montage

Une installation fiable commence par un montage à blanc. Présentez la bonde, le siphon et les tuyaux sans serrage définitif afin de vérifier l’alignement avec la sortie murale. Ajustez ensuite les longueurs, orientez les raccords, puis serrez progressivement en veillant à ne pas écraser les joints.

Installer la bonde sur l’évier avec son joint.
Positionner le siphon sous la bonde, en gardant un accès suffisant.
Raccorder le tuyau d’évacuation vers la sortie murale.
Brancher le lave-vaisselle sur la sortie dédiée si le montage le prévoit.
Faire couler de l’eau abondamment et contrôler chaque raccord à la main.
Vérifier l’absence d’odeurs après usage, signe que la garde d’eau fonctionne correctement.

Les erreurs qui provoquent bouchons et odeurs

Les problèmes viennent rarement d’un seul détail spectaculaire. Ils résultent plutôt d’une accumulation : diamètre trop faible, pente mal pensée, siphon difficile à nettoyer, raccord de lave-vaisselle mal orienté, sortie murale mal placée. Agencerenovdesign.fr indique que, sur ses chantiers de rénovation cuisine, une installation mal réalisée provoque bouchons chroniques et odeurs dans 30 % des cas.

Le même acteur indique recevoir une demande autour du schéma plomberie évier cuisine une fois par semaine, ce qui montre à quel point ce point technique reste sensible en rénovation. Une mauvaise anticipation peut aussi coûter du temps : une anecdote client citée évoque deux jours perdus après une organisation des circuits mal prévue. Le bon réflexe consiste donc à valider le schéma avant la pose définitive des meubles, pas après.

En pratique, un bon schéma d’évacuation doit répondre à cinq questions avant le premier serrage : où sort la canalisation murale, quel diamètre est nécessaire, où se place le siphon, comment le lave-vaisselle se raccorde, et comment le siphon sera nettoyé dans six mois. Si ces réponses sont claires, l’installation a de fortes chances d’être durable, accessible et sans odeurs.
