Le câblage d’un circuit simple allumage est la base de toute installation électrique domestique. Ce montage permet de commander un ou plusieurs points lumineux depuis un unique interrupteur. Bien que cette opération semble rudimentaire, elle exige une rigueur absolue pour garantir la sécurité des biens et des personnes. Comprendre le cheminement des fils, respecter les codes couleurs et appliquer les normes en vigueur sont les piliers d’une installation réussie.
Comprendre le fonctionnement du circuit simple allumage
Dans une installation électrique, l’interrupteur agit comme une vanne manuelle sur le flux d’énergie. Son rôle est d’ouvrir ou de fermer le circuit de phase qui alimente l’ampoule. L’interrupteur ne coupe jamais le neutre, mais uniquement le conducteur actif.
Le rôle des différents conducteurs
Pour réaliser un câblage conforme à la norme NF C 15-100, identifiez correctement les quatre types de fils présents dans la gaine électrique :
La phase (rouge ou marron) apporte le courant depuis le tableau électrique jusqu’à l’interrupteur. Le neutre (bleu) permet le retour du courant et va directement du tableau au point lumineux sans passer par l’interrupteur. La terre (vert et jaune) est obligatoire pour évacuer les courants de fuite vers le sol et se raccorde à la carcasse métallique du luminaire. Enfin, le retour lampe (souvent orange, violet ou noir) relie la sortie de l’interrupteur à la borne de la lampe, n’étant sous tension que lorsque l’interrupteur est fermé.

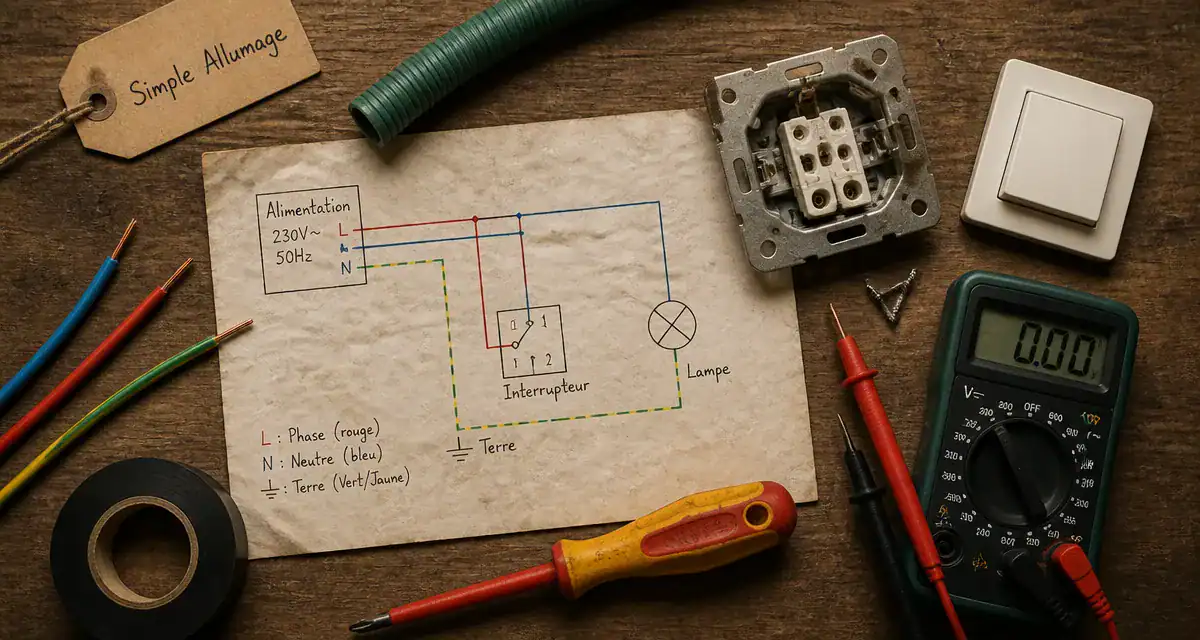

Schéma théorique et passage des câbles
Le courant part du disjoncteur divisionnaire (10A ou 16A). La phase arrive sur la borne « L » (Line) de l’interrupteur. Lorsque vous actionnez la bascule, le contact se ferme et le courant repart par le fil de retour lampe vers le point d’éclairage. Le neutre et la terre sont, quant à eux, déjà en attente au niveau du boîtier de connexion du plafond ou de l’applique murale.
Les étapes pour réussir le branchement de votre interrupteur
Avant toute intervention, coupez le disjoncteur général ou le disjoncteur divisionnaire correspondant au circuit d’éclairage. Vérifiez l’absence de tension à l’aide d’un multimètre ou d’un vérificateur d’absence de tension (VAT) avant de toucher aux fils dénudés.
Préparation et raccordement au boîtier d’encastrement
Une fois les fils tirés dans la gaine, dénudez-les sur environ 10 à 12 mm. Insérez le fil de phase (rouge) dans la borne marquée L de l’interrupteur. Insérez ensuite le fil de retour lampe dans la borne 1 (ou flèche sortante). Sur les modèles modernes comme Legrand ou Schneider, les bornes sont à connexion automatique : il suffit de pousser le fil fermement pour qu’il soit maintenu.
Le simple allumage est un système solitaire. Si vous réalisez en cours de chantier qu’une seconde commande est nécessaire, il est plus simple d’opter pour un télérupteur ou des micromodules radio plutôt que de tenter de transformer un câblage simple en circuit complexe sans retirer de nouveaux fils.
Raccordement du point lumineux
Au niveau du plafond, le branchement s’effectue généralement via un boîtier DCL (Dispositif de Connexion de Luminaire). Le fil bleu (neutre) se branche sur la borne N, le retour lampe (orange ou noir) sur la borne L, et le fil de terre sur le symbole dédié.
Le cas particulier de l’interrupteur à voyant
Il existe une nuance entre un voyant lumineux et un voyant témoin. Le premier sert à localiser l’interrupteur dans le noir, tandis que le second indique si la lampe est restée allumée dans une autre pièce.
Pourquoi le neutre est nécessaire à l’interrupteur
Pour qu’un voyant témoin fonctionne, il doit être alimenté en permanence par un circuit fermé. Cela implique de ramener un fil de neutre (bleu) jusqu’au boîtier de l’interrupteur, ce qui n’est pas requis dans un montage simple allumage standard. Si vous installez un voyant témoin, assurez-vous que votre gaine contient trois fils (Phase, Retour Lampe, Neutre) en plus de la terre.
Câblage du voyant témoin
Le voyant se branche en parallèle de la charge. Il se connecte donc entre la borne de sortie de l’interrupteur (retour lampe) et le fil de neutre. Sans ce fil bleu, le voyant ne pourra pas s’éclairer. C’est une erreur fréquente lors de la rénovation d’anciennes installations où seul le fil de phase était acheminé vers les commandes murales.
Normes de sécurité et conformité NF C 15-100
La norme NF C 15-100 impose des règles strictes pour garantir que le circuit ne surchauffe pas et qu’il soit protégé contre les contacts directs.
Protections et sections de câbles
Pour un circuit d’éclairage, la section minimale des conducteurs en cuivre doit être de 1,5 mm². Ce circuit doit être protégé par un disjoncteur divisionnaire de 16 ampères maximum, bien que l’usage de disjoncteurs 10A soit recommandé pour les circuits dédiés à l’éclairage LED.
Nombre de points lumineux par circuit
La norme limite à 8 le nombre de points lumineux par circuit protégé par un seul disjoncteur. Si votre maison compte plus de 8 lampes, divisez votre installation sur plusieurs disjoncteurs. Un point lumineux peut correspondre à un lustre comportant plusieurs ampoules, tant que la puissance totale reste cohérente avec la protection en amont.
Hauteur de pose et accessibilité
L’interrupteur doit être placé à une hauteur comprise entre 0,90 m et 1,30 m du sol. La hauteur de 1,10 m est privilégiée pour respecter les normes d’accessibilité. Dans les pièces d’eau, aucun interrupteur ne doit être installé à moins de 60 cm d’une baignoire ou d’une douche.
3 erreurs classiques à éviter lors du câblage
Même avec un schéma, certaines erreurs peuvent compromettre la sécurité ou le fonctionnement du luminaire.
Inverser la phase et le neutre est dangereux : si vous coupez le neutre au lieu de la phase, la douille de la lampe reste sous tension même quand la lumière est éteinte, créant un risque d’électrocution. Un mauvais serrage des bornes crée une résistance de contact, générant de la chaleur qui peut faire fondre le plastique de l’appareillage et provoquer un incendie. Enfin, évitez de surcharger les boîtes de dérivation. Utilisez des connecteurs de type Wago appropriés et ne forcez jamais sur les fils pour refermer le couvercle, au risque de pincer un isolant.
En suivant ces principes et en respectant les codes couleurs, vous assurez la pérennité de votre installation. Le simple allumage reste le montage le plus accessible, mais il demande une attention constante aux détails techniques pour rester conforme aux exigences de sécurité.
