La jambe de force est un élément clé pour stabiliser une charpente, surtout lorsque les portées augmentent ou que les charges sont importantes. Vous allez voir comment elle fonctionne, où et quand l’utiliser, et comment la dimensionner en respectant les règles de l’art. Ce guide vous donne d’abord les réponses essentielles, puis détaille les points techniques pour sécuriser votre projet, que vous soyez professionnel ou bricoleur averti.
Comprendre le rôle de la jambe de force dans une charpente
Avant de parler sections de bois et entraxe, il est crucial de comprendre à quoi sert réellement une jambe de force dans une charpente traditionnelle ou industrielle. En quelques repères simples, vous pourrez vérifier si votre projet a besoin de cet élément de contreventement et à quels endroits il doit être prévu. Cette base vous évitera des erreurs structurelles coûteuses ou des déformations prématurées.

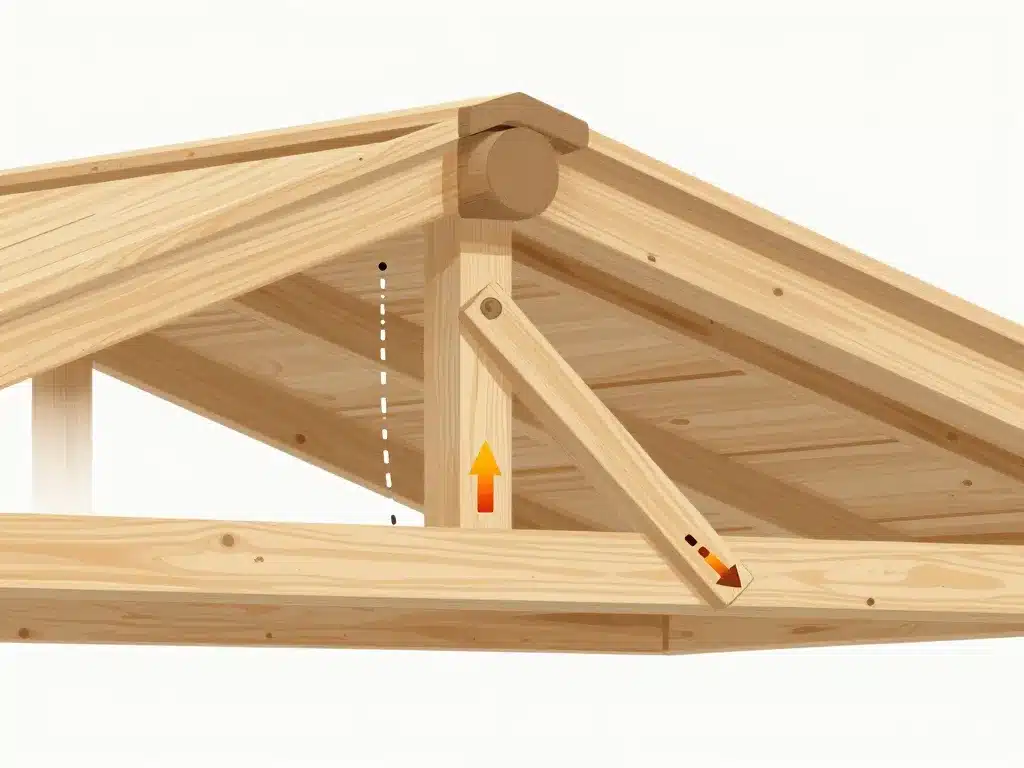

Comment la jambe de force stabilise une charpente et limite les déformations
La jambe de force travaille principalement en compression pour reprendre les efforts diagonaux entre un poteau, un arbalétrier ou une panne. Elle réduit la portée libre des éléments de charpente et limite ainsi le flambement et les flèches excessives. Concrètement, lorsqu’une panne risque de fléchir sous le poids de la toiture, la jambe de force vient la diviser en plusieurs travées plus courtes.
En pratique, elle participe au contreventement global et améliore nettement la tenue de la toiture dans le temps. Sur une charpente traditionnelle exposée aux vents dominants, elle transforme les efforts latéraux en compression pure dirigée vers les appuis, évitant les déformations progressives du bois. Cette fonction mécanique simple garantit la durabilité de l’ouvrage sur plusieurs décennies.
Différences entre jambe de force, contreventement et contrefiche en toiture
Même si les termes sont parfois confondus, chaque élément a un rôle spécifique dans la structure. La jambe de force relie généralement un poteau ou un mur à une panne ou un arbalétrier, en travaillant en diagonale depuis le bas vers le haut. Le contreventement travaille plutôt dans le plan des toitures ou des planchers pour rigidifier l’ensemble contre les efforts horizontaux comme le vent.
La contrefiche, elle, est plus fréquente dans les fermes de charpente traditionnelles, entre arbalétrier et entrait, avec un schéma de reprise d’efforts légèrement différent. Elle se situe souvent à l’intérieur de la ferme, tandis que la jambe de force prend appui sur des points fixes extérieurs à la ferme elle-même. Ces distinctions sont importantes pour éviter les confusions lors de la conception ou de la vérification d’un projet.
Dans quels cas une charpente nécessite absolument des jambes de force
Les jambes de force deviennent indispensables dès que les portées dépassent 4 à 5 mètres sans appui intermédiaire, que les charges de toiture sont élevées ou que les murs porteurs sont peu rigides. Sur un auvent ou un carport, les poteaux sont très sollicités au vent et risquent le flambage sans diagonale de renfort.
En rénovation, leur ajout peut être une solution pour renforcer une panne faiblissante ou un arbalétrier sans tout refaire, avec un impact visuel souvent acceptable. On les retrouve aussi systématiquement sur les extensions légères, les vérandas ou les pergolas où la structure doit rester fine tout en résistant aux intempéries. Dans ces configurations, la jambe de force offre un excellent compromis entre légèreté et résistance.
Concevoir une jambe de force adaptée à votre charpente bois
Une jambe de force efficace ne se résume pas à une simple pièce de bois placée en biais. Son emplacement, son angle, sa longueur et la façon dont elle travaille avec les autres éléments de la charpente conditionnent la stabilité de l’ensemble. En suivant quelques principes de conception, vous pouvez anticiper les efforts et limiter les mauvaises surprises sur chantier.
Où positionner les jambes de force pour optimiser la reprise des charges
Le positionnement se fait toujours en reliant les zones les plus sollicitées à un point d’appui solide, comme un poteau ou un mur porteur. On privilégie des diagonales franches, sans rupture, de façon à transmettre directement les efforts de la panne ou de l’arbalétrier vers le support. Plus la ligne d’appui est claire, plus la jambe de force joue efficacement son rôle de renfort.
Sur un auvent de 6 mètres de portée, par exemple, on positionne généralement deux jambes de force symétriques qui partent de chaque poteau et remontent vers la panne centrale. Cette configuration équilibre les charges et évite les points de concentration d’effort. Dans le cas d’un carport adossé, la jambe de force relie le poteau avant au mur arrière en passant sous la panne faîtière.
Quel angle choisir entre poteau et jambe de force pour une bonne stabilité
Un angle trop ouvert réduit l’efficacité de la pièce, tandis qu’un angle trop fermé peut compliquer les assemblages et l’esthétique. En pratique, on vise souvent un angle compris entre 35° et 55° par rapport à l’horizontale, selon la configuration de la charpente. Cet angle permet un travail en compression sans risque de glissement ou de flambement local.
L’important est de permettre une transmission directe des efforts sans créer de moment de flexion parasite. Un angle de 45° constitue souvent un bon compromis : il optimise la reprise des charges tout en conservant une esthétique harmonieuse. Sur des structures plus hautes, on peut monter jusqu’à 60°, mais cela nécessite alors des assemblages renforcés au niveau du pied de poteau.

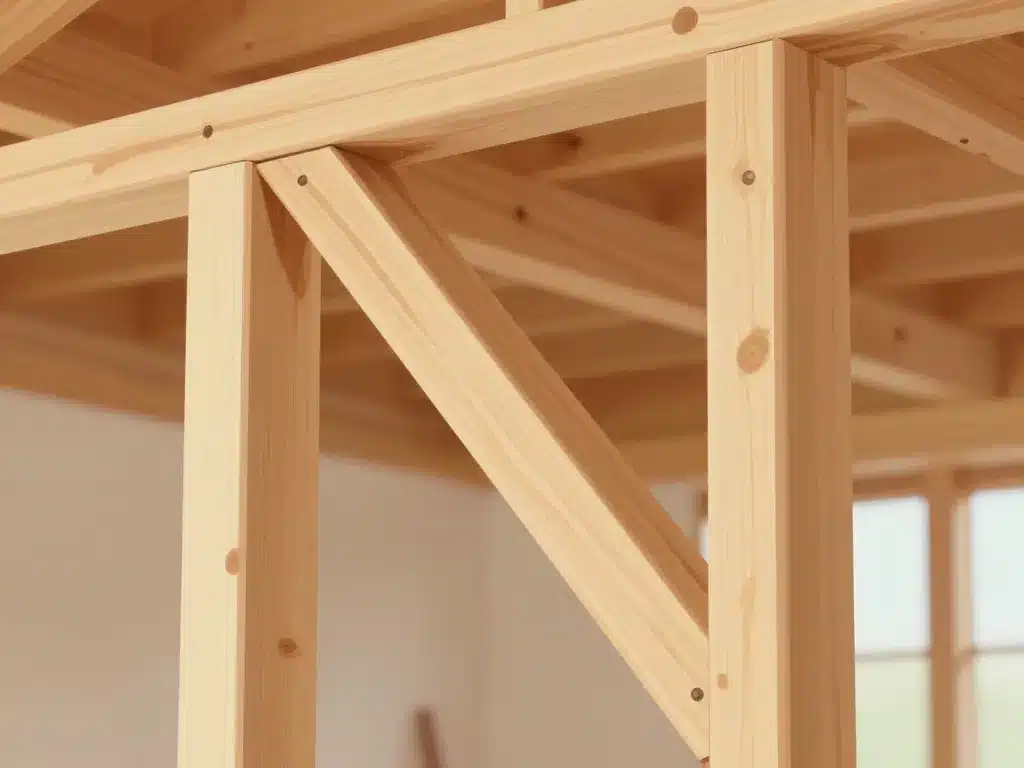

Comment intégrer des jambes de force sans alourdir visuellement la charpente
Sur un auvent, une pergola ou un carport, la jambe de force fait partie intégrante du dessin de la structure. Jeux d’entailles, chanfreins et proportions harmonieuses permettent de concilier efficacité mécanique et rendu esthétique. En choisissant la même essence de bois et les mêmes sections que les poteaux, on crée une continuité visuelle agréable.
Dans certains projets, on en profite pour donner un style traditionnel ou contemporain à la charpente bois, sans compromis sur la stabilité. Des jambes de force apparentes bien travaillées deviennent alors un atout esthétique, rappelant les charpentes anciennes ou au contraire apportant une touche de modernité graphique. L’important est de soigner les assemblages et les finitions pour que ces éléments structurels deviennent des éléments de décor assumés.
Dimensionnement et assemblages des jambes de force en charpente bois
Une fois le rôle et le positionnement clarifiés, vient la question très concrète des sections, des entraxes et des assemblages. L’objectif est de rester dans les règles de l’Eurocode 5 ou des DTU, tout en gardant des repères simples pour un premier dimensionnement. Vous verrez aussi comment choisir entre assemblages traditionnels et systèmes mécaniques.
Quelles sections de bois choisir pour une jambe de force de charpente
La section dépend de la portée, des charges de toiture et du type d’essence utilisée. Pour les petites structures type auvent ou carport de 3 à 5 mètres, on voit souvent des sections de 75×75 mm ou 100×100 mm, proches de celles des poteaux. Pour une charpente plus lourde ou des portées dépassant 6 mètres, un calcul précis s’impose, mais on monte facilement à du 120×120 mm voire 150×150 mm.
Le choix de l’essence joue aussi : le douglas, le chêne ou l’épicéa traité offrent des résistances mécaniques différentes. En règle générale, on retient une section qui assure une compression inférieure à 80% de la résistance admissible du bois, avec une vérification au flambement. Pour les autoconstructeurs, un bureau d’études structure peut fournir une note de calcul adaptée au projet.
| Portée de l’auvent | Section jambe de force conseillée | Essence courante |
|---|---|---|
| 3 à 4 m | 75×75 mm | Épicéa, Pin |
| 4 à 5 m | 100×100 mm | Douglas, Mélèze |
| 5 à 7 m | 120×120 mm | Douglas, Chêne |
| Plus de 7 m | 150×150 mm ou calcul spécifique | Chêne, Lamellé-collé |
Assemblages traditionnels ou connecteurs métalliques : quels choix privilégier
Les assemblages traditionnels à tenon-mortaise, embrèvement ou mi-bois assurent une bonne reprise d’efforts et un rendu très soigné. Ils demandent un savoir-faire en charpente et du temps de taille, mais garantissent une transmission homogène des charges. Le mi-bois reste accessible pour un bricoleur averti, à condition de bien dimensionner la zone d’assemblage.
Les connecteurs métalliques comme les sabots, équerres, boulons ou tire-fonds facilitent la mise en œuvre, surtout pour les autoconstructeurs. Ils permettent un montage rapide et fiable à condition de respecter les préconisations fabricants : diamètre des boulons, profondeur de vissage, nombre de fixations. Dans les deux cas, la continuité de la transmission des charges et la limitation des jeux sont prioritaires pour éviter les déformations progressives.
Comment fixer une jambe de force sur un mur porteur ou un poteau bois
Sur un poteau bois, l’assemblage se fait en général par entaille et boulonnage ou vissage structurel, avec une surface d’appui suffisante. On réalise une entaille en pied de poteau pour recevoir la jambe de force, puis on traverse l’ensemble avec deux boulons de diamètre 12 ou 14 mm minimum. Cette configuration bloque tout mouvement latéral et assure une reprise propre des efforts de compression.
Sur un mur maçonné, on utilise des équerres métalliques, tiges filetées, scellements chimiques ou platines spécifiques, calculés pour reprendre les efforts de compression et de traction éventuelle. Il est important de vérifier la qualité du support pour éviter les arrachements ou fissurations. Un mur en parpaing creux nécessitera par exemple un scellement chimique ou des chevilles spéciales haute résistance, tandis qu’un mur en pierre ou béton plein acceptera des tiges filetées classiques.
Points de vigilance, normes et exemples concrets d’usage des jambes de force
Même si la jambe de force paraît simple, plusieurs erreurs fréquentes fragilisent les charpentes bois sur le long terme. En vous appuyant sur quelques retours de terrain et sur le cadre normatif, vous sécurisez vos choix dès la phase de conception. Cette dernière partie illustre aussi des cas typiques : auvent, extension, renfort d’ancienne charpente.
Quelles erreurs fréquentes éviter avec les jambes de force de charpente
Les erreurs les plus courantes sont des pièces sous-dimensionnées, des angles mal choisis ou des assemblages qui concentrent les efforts. On voit aussi des jambes de force posées simplement en appui sans véritable liaison mécanique, efficaces jusqu’au premier gros coup de vent. Une vérification d’ensemble de la chaîne de reprise des charges permet d’anticiper ces défauts.
Autre piège classique : oublier de traiter le bois contre les insectes et l’humidité, surtout sur les structures extérieures exposées. Une jambe de force qui pourrit perd progressivement sa capacité portante, sans signe visible avant le stade avancé. Enfin, certains bricoleurs négligent l’alignement et la verticalité des poteaux, ce qui crée des contraintes parasites dans les jambes de force et accélère la déformation.
Comment les règles professionnelles encadrent l’usage des jambes de force
Les DTU charpente bois et l’Eurocode 5 donnent le cadre de calcul global, même si la jambe de force n’est pas toujours nommée isolément. Les règles professionnelles insistent surtout sur la stabilité spatiale, le contreventement et la continuité des appuis. En cas de doute, le recours à un bureau d’études structure reste la meilleure garantie, notamment pour les constructions neuves ou recevant du public.
Pour les projets soumis à permis de construire, les services instructeurs peuvent demander une note de calcul justifiant le dimensionnement des éléments de contreventement. Les assurances décennales exigent aussi le respect de ces normes pour couvrir les désordres structurels. En autoconstruction, il est fortement recommandé de faire valider le projet par un professionnel, même pour un simple carport ou une extension légère.
Exemples d’utilisation de jambes de force sur auvent, carport et rénovation
Sur un auvent de 5 mètres de portée adossé à une maison, deux jambes de force partent des poteaux avant et remontent vers la panne sablière fixée au mur. Cette configuration stabilise les poteaux au vent et réduit la flèche de la panne principale. En quelques jours, un bricoleur averti peut réaliser ce type de structure avec des sections de 100×100 mm en douglas.
Sur un carport autoportant de 6 mètres sur 3 mètres, quatre jambes de force relient les poteaux d’angle aux pannes intermédiaires, formant un triangle rigide de chaque côté. Cette géométrie évite le basculement latéral et permet de conserver des poteaux fins et élégants. En rénovation, certains charpentiers ajoutent des jambes de force pour renforcer une panne faiblissante sans remplacer toute la charpente, avec un impact visuel souvent acceptable.
Dans une ancienne fermette des années 1970 présentant des signes de fatigue, l’ajout de jambes de force entre les poteaux de la structure et les pannes permet de reprendre les charges sans démontage complet. Certains charpentiers en font même une signature esthétique, en jouant sur la forme et l’orientation des diagonales pour créer un motif harmonieux visible depuis l’extérieur.
En résumé, la jambe de force constitue un élément simple mais essentiel pour garantir la stabilité des charpentes bois, qu’elles soient traditionnelles ou contemporaines. Son dimensionnement repose sur quelques principes clairs : angle adapté, section suffisante, assemblages soignés et positionnement cohérent. En respectant ces règles de l’art et en s’appuyant sur les normes en vigueur, vous sécurisez votre projet pour des décennies, tout en conservant une esthétique plaisante et un budget maîtrisé.
