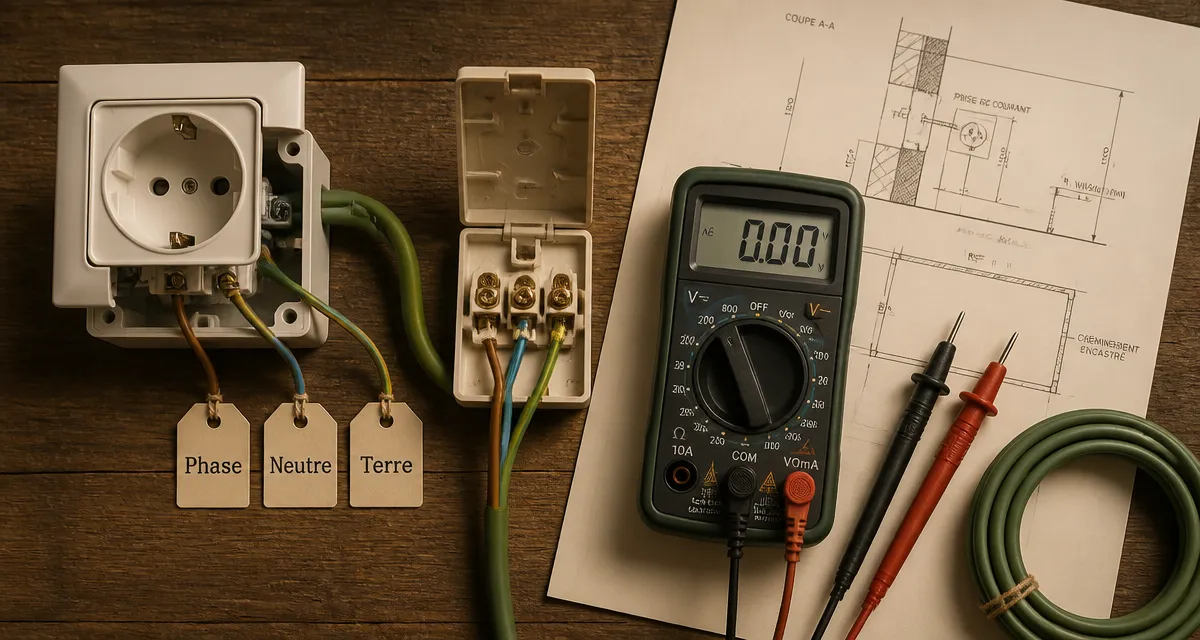

Comprendre le fonctionnement d’un circuit électrique domestique dépasse le simple branchement d’une fiche dans une prise. Derrière chaque interrupteur se cache une triade de conducteurs : la phase, le neutre et la terre. Si leur cohabitation alimente vos équipements, leur rôle respectif et les tensions qui les séparent garantissent votre sécurité. Une confusion entre ces fils ou une tension anormale transforme une installation fonctionnelle en un risque d’électrocution ou d’incendie. Ce guide décrypte la mécanique de ces trois conducteurs pour vous aider à diagnostiquer votre installation avec précision.
Les trois piliers du courant : rôles et fonctions des conducteurs
Dans une installation monophasée, le courant circule via une boucle fermée. Pour alimenter vos appareils, l’énergie nécessite un chemin aller, un chemin retour et une issue de secours en cas de défaillance.
La phase : le vecteur d’énergie
La phase est le conducteur actif. Elle apporte la tension électrique depuis le réseau de distribution jusqu’à vos appareils. Elle présente un potentiel électrique alternatif de 230 volts par rapport à la terre. C’est le fil le plus dangereux : tout contact direct avec la phase sans isolation provoque un choc électrique, car le corps humain sert de conducteur vers le sol.
Le neutre : le retour indispensable
Le neutre permet au courant de repartir vers le réseau après avoir traversé l’appareil. Sans lui, le circuit reste ouvert et l’électricité ne circule pas. Bien que son potentiel soit théoriquement proche de zéro, le neutre n’est pas un fil mort. Il participe à l’équilibrage des charges. Dans le schéma de liaison à la terre utilisé en France, le neutre est relié à la terre au transformateur de quartier, ce qui explique pourquoi sa tension par rapport à la terre doit rester très faible.
La terre : le bouclier invisible
La terre ne participe pas au fonctionnement normal des appareils. Son rôle est protecteur. Elle est reliée à la carcasse métallique des équipements. Si un fil de phase se dénude et touche la carcasse, le courant s’écoule vers le sol via le fil de terre au lieu d’attendre qu’une personne touche l’appareil. Cette fuite de courant déclenche le disjoncteur différentiel, coupant l’alimentation avant tout accident.
Identifier les fils : codes couleurs et conventions de branchement
Pour intervenir sur une installation, il est impératif d’identifier chaque conducteur. La norme NF C 15-100 définit ces codes couleurs pour éviter toute erreur.
| Conducteur | Couleur normalisée | Anciennes couleurs (avant 1970) | Position sur une prise (vue de face) |
|---|---|---|---|
| Phase | Rouge, Marron ou Noir | Vert ou Jaune | À droite |
| Neutre | Bleu clair | Rouge | À gauche |
| Terre | Vert et Jaune (stries) | Gris ou Noir | Broche mâle sortante (milieu) |
Bien que la convention place le neutre à gauche et la phase à droite sur une prise murale, cette règle n’est pas toujours respectée dans les installations anciennes. Ne vous fiez jamais uniquement à la position physique : l’utilisation d’un multimètre reste la seule méthode fiable pour confirmer la nature d’un fil.
Mesurer les tensions : interpréter les valeurs du multimètre
Le diagnostic d’une prise s’effectue en mesurant la différence de potentiel entre les trois bornes. Utilisez un multimètre réglé sur le mode « Volt alternatif » (V~) avec un calibre supérieur à 230 V.
La terre sert de réservoir à potentiel zéro. Lorsque vous mesurez la tension entre le neutre et la terre, vous vérifiez si le chemin de retour du courant est sain. Une valeur proche de 0 V, généralement entre 1 V et 3 V, indique que votre installation évacue correctement les charges résiduelles. Si cette valeur grimpe, le neutre est pollué par des courants de fuite ou la connexion à la terre est défaillante. Ce déséquilibre est souvent le signe précurseur de pannes électroniques ou de micro-décharges au toucher.
Les valeurs normales de référence
La tension entre la phase et le neutre est d’environ 230 V, ce qui correspond à la tension nominale d’alimentation. La mesure entre la phase et la terre doit également afficher environ 230 V, confirmant que la prise est correctement reliée à la terre. Enfin, la tension entre le neutre et la terre doit être proche de 0 V, une valeur jusqu’à 3 V étant acceptable.
Signaux d’alerte et anomalies fréquentes
Si vos mesures diffèrent, voici comment les interpréter. Une valeur de 0 V entre la phase et la terre indique que votre prise n’est pas reliée à la terre, ce qui constitue un danger majeur en cas de défaut d’isolement. Une tension de 115 V entre phase/terre et neutre/terre révèle souvent une terre flottante ou déconnectée. Enfin, une tension élevée entre le neutre et la terre, dépassant 30 V, signale un défaut d’isolement ou une rupture de neutre en amont, pouvant endommager vos cartes électroniques.
Sécurité et protection : le rôle du différentiel
La compréhension de la phase, du neutre et de la terre est indissociable du fonctionnement de l’interrupteur différentiel, le cerveau sécuritaire de votre tableau électrique.
Ce dispositif compare l’intensité du courant sortant par la phase et revenant par le neutre. Si une différence apparaît, généralement de 30 mA pour les circuits domestiques, le système détecte une fuite. Cette fuite peut passer par le fil de terre ou par le corps humain. L’absence de terre rend le différentiel moins efficace, car il ne se déclenche qu’au contact d’une personne. Avec une liaison à la terre, le différentiel coupe le circuit dès l’apparition du défaut. Testez vos boutons « Test » sur le tableau électrique chaque mois pour garantir le bon fonctionnement du mécanisme.
Quand faire appel à un électricien professionnel ?
Certaines situations exigent l’expertise d’un professionnel qualifié, car l’électricité ne pardonne pas l’approximation.
Contactez un électricien si vous ressentez des picotements au toucher d’un appareil, si la tension neutre-terre dépasse 5 V de manière constante, ou si un disjoncteur saute sans surcharge apparente. La présence de fils de couleurs non conventionnelles ou l’absence de prise de terre sur une installation ancienne justifient également une intervention. Un expert utilisera un mesureur de boucle de terre pour vérifier la résistance de votre installation. Une terre doit présenter une résistance inférieure à 100 Ohms pour être jugée conforme et sécuritaire selon la norme française.
